- Model tiêu chuẩn: PH-400 đến PH-1203 (Ø4-Ø12)
- Có các biến thể phi tiêu chuẩn và một chiều/đảo chiều
- Có thể lắp thành bộ cùng ống lót nén và vòng nén
PH

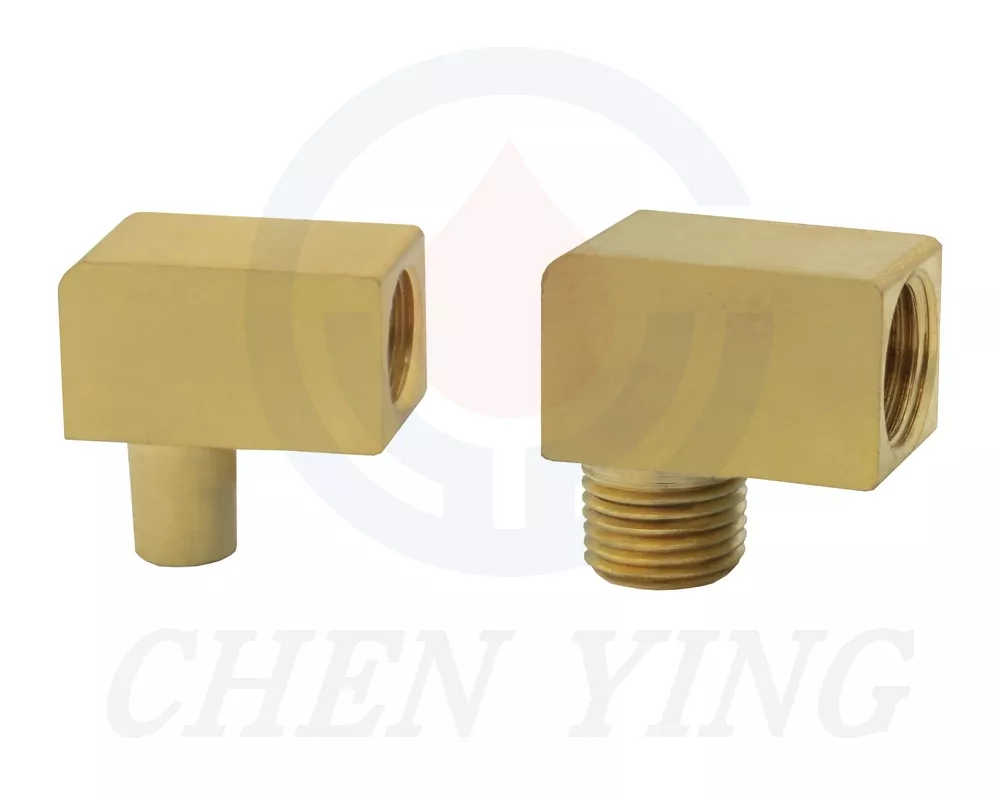

Đầu nối cong (Elbow Adapter)
Đầu nối cong (tiêu chuẩn, phi tiêu chuẩn, một chiều, đảo chiều) với các ren trong/ngoài, Ø4-Ø12. Chi tiết hơn
| Model | Đường kính | Ren trong | Ren ngoài | d (mm) | A (mm) | B (mm) | H (mm) | Trọng lượng tịnh (g) |
|---|---|---|---|---|---|---|---|---|
| PH-401 | Ø4 | M8xP1.0 | PT1/8 | Ø4 | 18 | 18 | 10 | 13 |
| PH-402 | PT1/4 | Ø5 | 20 | 21 | 14 | 32 | ||
| PH-601 | Ø6 | M10xP1.0 | PT1/8 | Ø4 | 20 | 12 | 20 | |
| PH-602 | PT1/4 | Ø5 | 21 | 14 | 29 | |||
| PH-801 | Ø8 | M14xP1.5 | PT1/8 | Ø4 | 26 | 29 | 17 | 52 |
| PH-802 | PT1/4 | Ø6 | 56 | |||||
| PH-803 | PT3/8 | Ø8 | 59 | |||||
| PH-1002 | Ø10 | M16xP1.5 | PT1/4 | Ø7 | 29 | 31 | 19 | 70 |
| PH-1003 | PT3/8 | Ø8 | 76 | |||||
| PH-1202 | Ø12 | M18xP1.5 | PT1/4 | Ø7 | 33 | 34 | 21 | 91 |
| PH-1203 | PT3/8 | Ø10 | 95 |
